Grado de Electrificación y Previsión de la Potencia en las Viviendas


Instalaciones Interiores en Viviendas: Prescripciones Generales


* Las prescripciones objeto de las Instrucciónes 25, 26 y 27 son complementarias de las expuestas en la ITC-BT-19 y aplicables a las instalaciones interiores de las viviendas, así como en la medida que pueda afectarles, a las de locales comerciales, de oficinas y a las de cualquier otro local destinado a fines análogos.



* Las líneas principales de tierra y sus derivaciones se establecerán en las mismas canalizaciones que las de las líneas generales de alimentación y derivaciones individuales. Es importante ver la GUÍA-BT-26 para la instalación de tierra.

     Las líneas principales de tierra estarán constituidas por conductores de cobre de igual sección que la fijada para los conductores de protección en la Instrucción ITC-BT-19, con un mínimo de 16 milímetros cuadrados.

     La sección de los conductores que constituyen las derivaciones de la línea principal de tierra, será la señalada en la Instrucción ITC-BT-19 para los conductores de protección.

     Se instalarán conductores de protección acompañando a los conductores activos en todos los circuitos de la vivienda hasta los puntos de utilización.

*  Los conductores activos serán de cobre, aislados (color negro
, marrón y gris para las fases, azul para el neutro y amarillo verde para el conductor de protección)  y con una tensión asignada de 450/750 V, como mínimo.

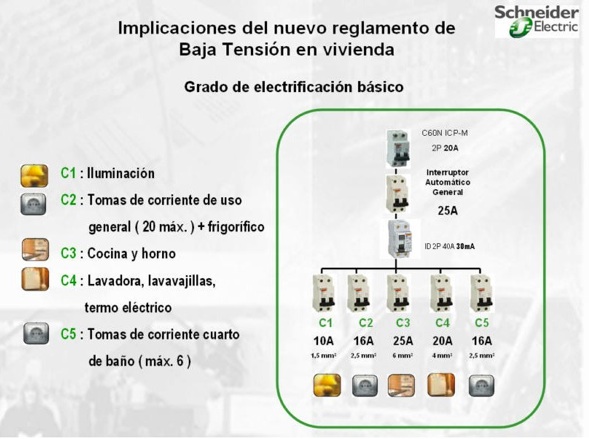

  El Cuadro Eléctrico



Los dispositivos generales de mando y protección, se situarán lo más cerca posible del punto de entrada de la derivación individual en el local o vivienda del usuario. La altura, medida desde el nivel del suelo, estará comprendida entre 1,4 y 2 m, para viviendas. En locales comerciales, la altura mínima será de 1 m desde el nivel del suelo.



Los dispositivos generales e individuales de mando y protección serán, como mínimo:



 * Un interruptor general automático de corte omnipolar (de poder de corte de 4.500 A como mínimo), que permita su accionamiento manual y que esté dotado de elementos de protección contra sobrecarga y cortocircuitos. Este interruptor será independiente del interruptor de control de potencia.

 * Un interruptor diferencial general, destinado a la protección contra contactos indirectos de todos los circuitos.

 * Dispositivos de corte omnipolar, destinados a la protección contra sobrecargas y cortocircuitos de cada uno de los circuitos interiores de la vivienda o local.

 * Dispositivo de protección contra sobretensiones, según ITC-BT-23, si fuese necesario.

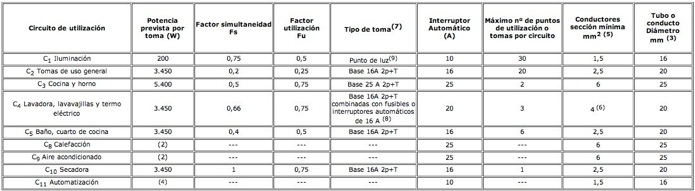

(1)La tensión considerada es de 230 V entre fase y neutro.

(2)La potencia máxima permisible por circuito será de 5.750 W

(3)Diámetros externos según ITC-BT 19

(4)La potencia máxima permisible por circuito será de 2.300 W

(5)Este valor corresponde a una instalación de dos conductores y tierra de PVC bajo tubo empotrado en obra, según tabla 1 de ITC-BT-19. Otras secciones pueden ser requeridas para otros tipos de cable o condiciones de instalación

(6)En este circuito exclusivamente, cada toma individual puede conectarse mediante un conductor de sección 2,5 mm2 que parta de una caja de derivación del circuito de 4 mm2.

(7)Las bases de toma de corriente de 16 A 2p+T serán fijas del tipo indicado en la figura C2a y las de 25 A 2p+T serán del tipo indicado en la figura ESB 25-5A, ambas de la norma UNE 20315.

(8)Los fusibles o interruptores automáticos no son necesarios si se dispone de circuitos independientes para cada aparato, con interruptor automático de 16 A en cada circuito.

(9)El punto de luz incluirá conductor de protección
